SB-YTA多種液體混合裝置
1. 多種液體混合設備概述：
多種液體混合裝置以工業過程控制中常見的攪拌配料系統為設計藍本；系統包含了PLC控制系統、小型反應釜、原料存儲罐、供料出料管道、儀表測控系統、執行器系統等模塊。利用各類工業傳感器裝置及執行器實現對水溫、電機轉速的控制實訓。
在具備PLC編程、線纜接線、PLC硬件組態、電氣調試、管路搭建、變頻調速控制的同時，重點突出攪拌工藝過程控制中常用傳感器的配線、采集、變送、信號轉換、以及PID控制策略的控制的主要實訓功能。
該裝置適用于大中專職業院校和高等院校實訓室建設需要，涵蓋了PT100溫度傳感器(選配)、浮球式液位開關等常用傳感器和變頻攪拌電機、自吸式供料泵、電磁閥、溫度加熱器(選配)等執行機器，全面覆蓋數字量、模擬量信號類別。（與PLC實訓系統配套使用）

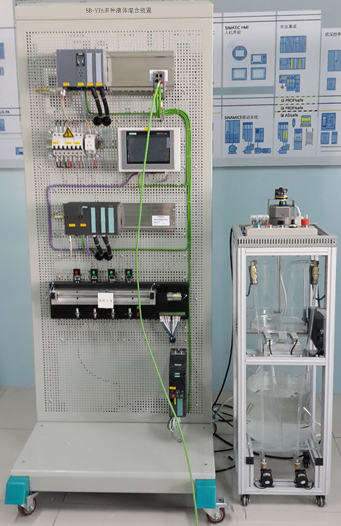

參考圖（以實物圖為準）
2. 多種液體混合裝置技術參數：
工作電源：三相五線 AC220V±5％ 50Hz
安全保護：防短路保護、終端斷路保護等
額定功率：0.2KW
環境溫度：－10℃ ～40 ℃
相對濕度：≤85%
外形尺寸：360mm×360mm×1290mm
3. 多種液體混合實訓項目
1、普通異步交流電機的原理與電機正反轉控制接線
2、西門子PLC1200硬件原理及構成
3、西門子PLC1200編程基礎及實戰
4、西門子常用觸摸屏編程及畫面設計
5、典型工業控制回路配接線
6、常用傳感器原理及維護
