液壓元件拆裝實訓臺（實物）液壓與PLC控制液壓實訓裝置 > 行業新聞 >液壓與氣動實訓裝置

2022年5月26日

液壓元件拆裝實訓臺（實物）液壓與PLC控制液壓實訓裝置

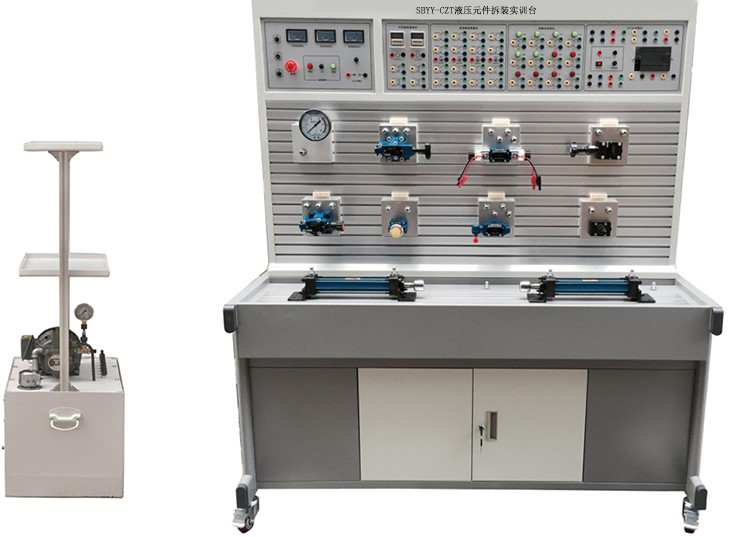

SBYY-CZT液壓元件拆裝實訓臺（實物）

一、概述：

液壓元件拆裝實訓臺（實物）液壓與 PLC控制液壓實訓裝置是我公司根據高校機電一體化對電、液控制的教學大綱要求，我公司液壓與PLC控制液壓實訓設備的優點，采用了開放型實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。

集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相電源漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。

二、實訓裝置功能：

1、實訓裝置由實訓臺、實訓桌、電氣控制模塊、液壓泵站、液壓元件等組成。

2、實訓臺：鋁材結構平臺，主要用于安裝液壓相關元件，型材表面有標準的

兩道固定槽最上面層主要以電氣控制位置。

3、實訓桌：鐵質雙層亞光密紋噴塑結構或全鋼框架結構，帶有集中收集實訓遺油設計，實訓桌下方設有元器件儲存柜，用于存放元器件。

三、技術參數：

1、輸入電源：三相五線，380V．允差±l0%，50Hz。

2、直流電源：DC24V

3、裝置容量：<2kVA。

4、工作環境溫度：－5℃～40℃；

5、工作濕度：≤90%(40℃時)；

6、外形尺寸：1520mm×700mm×1750mm

7、液壓泵站：最大容積60L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、吸油過濾器、耐震不銹鋼壓力表，L-HL46號液壓油。限壓式變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。電機：額定電壓380V．額定功率1.5kW，絕緣等級B。

8、電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的交、直流輸入電源及電流指示。啟動/停止按鈕主要用于控制液壓泵站是否通電。配置急停按鈕等，提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。

9、PLC 主機模塊：主機選用西門子S7-200 CPU224主機，I/O口24點，14路輸入/10路繼電器輸出。

10、配有控制模塊：PLC主機模塊、直流繼電器模塊、控制按鈕模塊、時間繼電器模塊等。

11、通過機械控制，傳統繼電器控制，先進的PLC自動控制及MGGS組態軟件控制、監控技術于一體，靈活實現其功能。

12、液氣壓仿真教學軟件：

（1）提供了大量液壓和氣動標準元件的圖庫、工作原理剖視圖和詳細的功能描

述，各種回路都逼真地模擬這些元件的工作過程及原理。

（2）并可在回路中設置相關元件的技術參數。能進行液/氣壓知識的學習以及回路的設計、測試和模擬。

（3）可設計并繪制符合工業標準化的回路圖，包括：液/氣壓回路圖、電液/氣控制電路圖、液/氣電-控制回路。

（4）軟件能夠判別回路設計是否正確，并給出提示。

（5）便于在教學中老師的講解和學生對氣動元件工作原理的理解掌握。提高了學生的學習興趣，激發學習的主動性。

四、可以完成的實訓項目

可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下：

序號	型號/規格	名稱	數量	單位
1		實訓臺	1	臺
2	1520×700×1750（mm）	實訓桌	1	張
3	S7-200 CPU224	PLC主機模塊	1	塊
4	380V、24V	電源模塊	1	塊
5		控制按鈕模塊	1	塊
6		直流繼電器模塊	1	塊
7		時間繼電器模塊	1	塊
8	泵站	電機	1	臺
9		限壓式變量葉片泵	1	臺
10		油溫液面計	1	只
11		空氣濾清器	1	只
12		吸油過濾器	1	只
13		耐震不銹鋼壓力表	1	只
14		油管托盤架	1	套
15		油箱	1	只
16	MOB40-200	雙作用油缸	2	只
17	2FRM5-31B/15QB	二通流量閥（調速閥）	2	只
18	3WE6A61B/CG24N9Z5L	二位三通電磁換向閥	2	只
19	4WE6C61B/CG24N925L	二位四通電磁換向閥	1	只
20	4WMM6C50BF	二位四通手控?fù)Q向閥	1	只
21	4WE6E61B/CG24N9Z5L	三位四通電磁換向閥（O）	1	只
22	4WE6J61B/CG24N9Z5L	三位四通電磁換向閥（H）	1	只
23	DRVP10-1-10	單向節流閥	1	只
24	RVP10-10B	單向閥	1	只
25	DB10-1-50B/100U	先導式溢流閥	1	只
26	DBDH6P10B/100	直動式溢流閥	1	只
27	DZ10-1-30B/100	先導式順序閥	1	只
28	DR10-4-50B/100Y	先導式減壓閥	1	只
29	SV10PA2-30B	液控單向閥	2	只
30	HED40P15/100Z14L24	壓力繼電器	2	只
31		三通	4	只
32		四通	3	只
33	YN-100ZQ/10MPa	耐震壓力表	1	只
34		行程開關	4	只
35	膠管	M16*1.5/8I-W-0.9M(裝好快速接頭)	10	根
36	膠管	M16*1.5/8I-W-0.7M(裝好快速接頭)	10	根
37		電機電源線	1	根
38	西門子	編程電纜	1	條
39	L-HL46	液壓油	2	桶
40		液壓實訓指導書	1	冊
41		PLC編程軟件、程序	1	盤
42		工具	1	套
